１．アンダーカバーを取り外す。

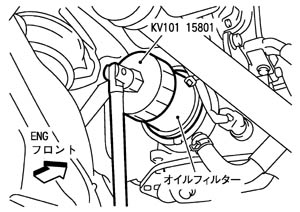

２．オイルフィルターレンチ（特殊工具）を用いてオイルフィルターを取り外す。

■ 注意 ■

• エンジンやエンジンオイルが熱いときは、やけどをしないように注意すること。
• 取り外したときに、エンジンオイルが漏れるのでウエス等を準備すること。
• 補機ベルト、エンジンマウントインシュレーター等のゴム部品にエンジンオイルが付着しないよう注意すること。
• エンジン及び車両等に付着したエンジンオイルは完全に拭き取ること。

１．オイルフィルター取付面に付着した異物を完全に取り除く。

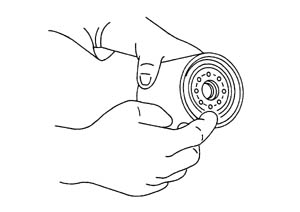

２．新しいオイルフィルターのオイルシール部全周にエンジンオイルを塗布する。

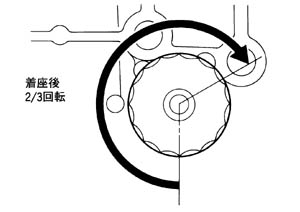

３．オイルフィルターを手でねじ込み、エンジン側取付面に当たってから2/3回転締め付ける。

■ 参考 ■

締付トルクは17.7 N・m（1.8 kg‐m）相当となる。



４．アンダーカバーを取り付ける。

１．エンジン油量を点検する。 エンジンオイルの点検 を参照する。

２．エンジンを始動し、エンジンオイルの漏れがないことを確認する。

３．エンジンを停止し、エンジン油量を点検する。 エンジンオイルの点検 を参照する。

• 油量の点検は水平な場所でエンジン始動前に行う。始動した場合は停止後10分以上経過してから行う。
• LレベルとHレベルの間にオイルレベルがあるか点検する。油量が過不足の場合は調整する。




  油量点検時、シリンダーヘッドに設けたオイルレベルゲージガイドにレベルゲージ先端を合わせて挿入する。（図はエアクリーナーケース、エアダクトを外した状態を示す）
