２．スライドピンボルト（下側１本）を取り外す。

３．シリンダーボディを針金などで吊して、パッド、パッドリテーナー及びシムをトルクメンバーより取り外す。



■ 注意 ■

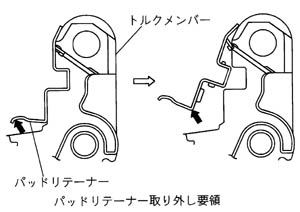

• パッドリテーナーをトルクメンバーより取り外す際は、パッドリテーナーを変形させないよう図のように矢印方向に持ち上げて取り外すこと。
• ピストンブーツに損傷を与えないこと。
• ブレーキフルードをローターに付着させないこと。




２．インナーシム、インナーシムカバーをインナーパッドに、アウターシムをアウターパッドに取り付ける。



■ 注意 ■

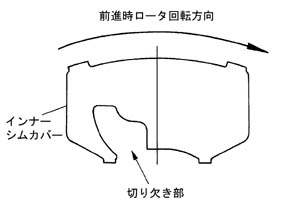

シムカバーは方向性があるので、間違いのないように確実に取り付けること。

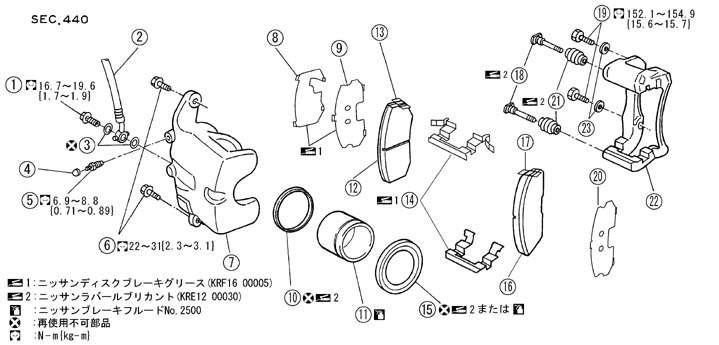

３．パッドリテーナーのパッド当たり面にニッサンディスクブレーキグリース（KRF16 00005）を塗布し、トルクメンバーにパッドリテーナー及びパッドを取り付ける。



■ 注意 ■

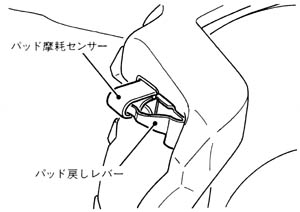

インナーパッド、アウターパッドともに上側のパッドリテーナーにパッド戻し機構がついているため、パッドを取り付ける際は、パッド戻しレバー部をパッド摩耗センサーに確実に取り付けること。

４．パッドが取り付けられる位置までピストンを押し込み、シリンダーボディーをトルクメンバーに取り付ける。

■ 参考 ■

ディスクブレーキピストンツール（汎用工具）等を用いてピストンを押し込むと押し込みやすい。

■ 注意 ■

• ピストンを押し込むことにより、ブレーキフルードがマスターシリンダーのリザーバータンクに戻るため、リザーバータンクの液面に注意すること。

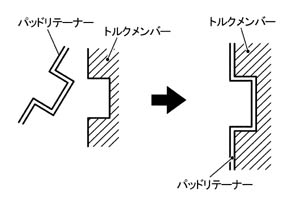

• 図のようにパッドリテーナーを取りつける際にはトルクメンバーより浮き上がらないよう確実に組み付けること。

５．スライドピンボルト（下側1本）を取り付け、規定トルクで締め付ける。

６．ブレーキの引きずり点検を行う。

７．タイヤを車両に取り付ける。
